极低VOC，绿色环保，A级防火。

潮湿基面上卓越粘接性能。

快速固化，使用方便，48小时后即可在其上涂树脂基涂料（+20℃，75% RH)。

良好的自流平性能；高强度，耐冲击。

经济节约，可用于室内和室外。

良好的化学稳定性；抗霜，抗除冰盐；不腐蚀钢筋。

混合时间：

A组份：B组份：C组份比例为：4.3：4.3：25kg

为了实现砂浆对基面很好的粘接，在此施工中必须使用粘接介质，即湿的砂浆应用在已干的底油上。对于特殊的潮湿地面请咨询技术人员。

混合时间：

在混合之前，将A、B组份摇晃均匀，然后混合搅拌，并至少搅拌不低于30秒，

将混合好的粘胶混合物（A+B）倒入适宜的混合容器（容量大约为30升），并在使用电动搅拌器搅拌时逐渐将组份C加入搅拌容器中。彻底混合3分钟直到混合均匀。

搅拌工具：

使用带有螺旋桨或者其它适当装置的慢速电动搅拌器（300-400 rpm）。

建议使用单叶或者反向旋转双叶（提篮式）及强制制动（盘式）砂浆搅拌器。绝对不能使用惯性搅拌器。

施工方法/工具：

①、基层必须平整、无空鼓、起壳。基层表面必须清洁，稳固，如有浮灰、污垢、油渍等应清洁干净。

②、将地坪清理干先净，尤其旧环氧层、灰粉油污、潮湿、清苔等，务必吸除、刮除，地面清理打磨干净。

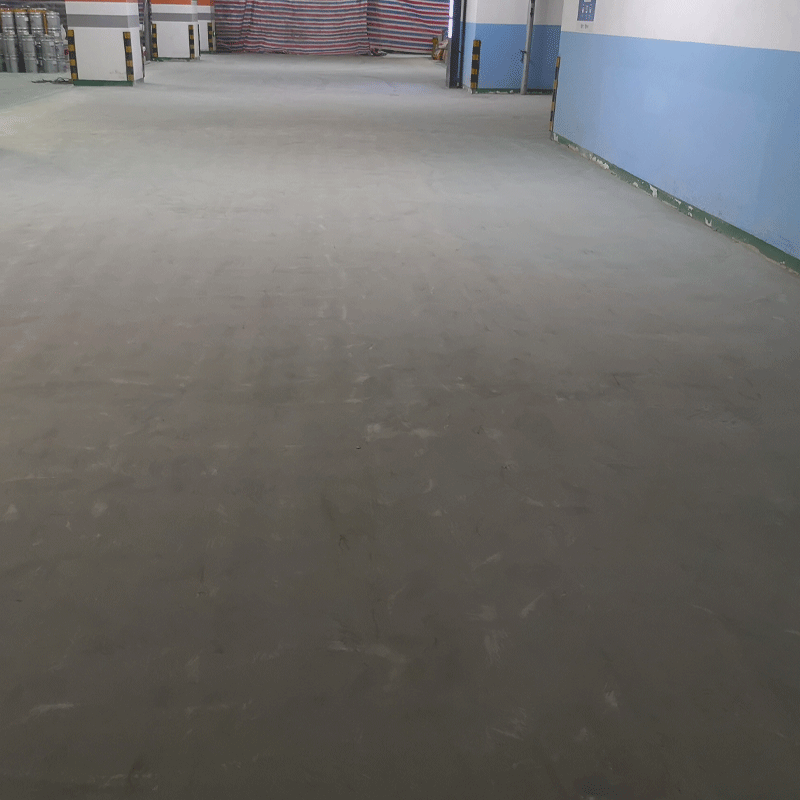

基层处理是整个施工中的重要工序之一，基层处理的好坏直接影子响施工质量，为保证质量，地面必须无积水、漏水的情况下用大型磨机装合金磨头或手提磨机合金片，打磨粗糙素地面2遍以上，清扫干净地面上的松散油污旧环氧油漆，露出基层坚硬粗糙的基础，基层表面也达到20PaM，以前利于粘贴。

③、地面施工时不能有明水，积水漏水，地面可不浇水有水会打磨成泥浆型成脱离，降低粘接力，施工时要事先除干水，等干了，地面发白后可打磨基层再清扫，防水施工。

④、施工前一定要先查找地面（伸缩缝隙或裂缝），预防温差热胀冷缩，引起的伸缩缝隙或裂缝的开裂起鼓，可特殊性处理，因此，伸缩缝隙或裂缝处不能直接批涂WEC水性环氧改性砂浆层，（伸缩缝处不批防水树脂也不会起水泡）。可先用“青麒麟®”无溶剂环氧树脂沿线批涂宽10公分宽，型成抗拒开裂的弹性伸缩。

⑤、界面处理：滚涂或喷涂非离子渗透底漆，防止水泥基面变软松脱，增加WEC砂浆找平层与基础地面的附着力。

非离子渗透底漆为双组分材料：开桶搅拌后按比例混合均匀搅拌；可天气及地面干燥强烈加10-30%水使用。

⑥、WEC材料施工：将地面坑洼不平处，采用WEC砂浆现场加入级配砂石先进行修补填平，后根据地面实际情况进行满刮。

配制WEC砂浆A、B剂倒入容器，按4.3:4.3:25比例的加进WEC砂浆C料电动搅拌，应搅拌均匀成厚糊状，不得有生粉团；材料在加水搅拌后应在1小时内使用完。

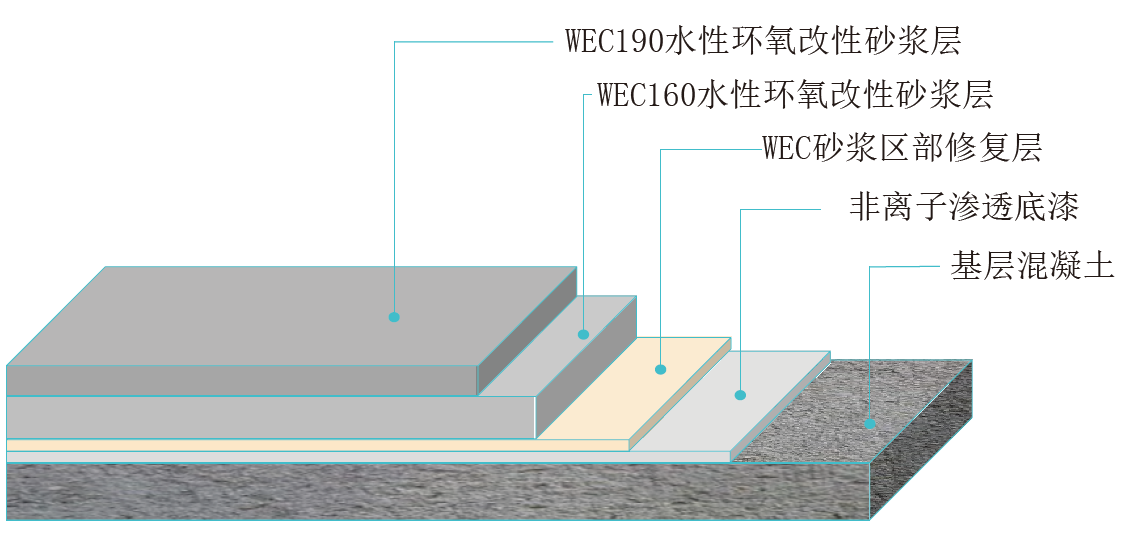

⑦、施工程序：（厂家要求指导）

1》第一遍WEC160砂浆

2》第二遍WEC190砂浆

材料在混合搅拌后应在1小时内使用完。

砂浆层作用：是提高地坪涂层强度、同时能起到较好的找平作用

工具清洁：

使用后立即用水清洁所有的工具和施工设备。硬化／固化了的材料只能用机械方法去除。

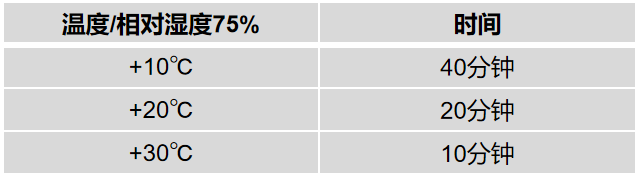

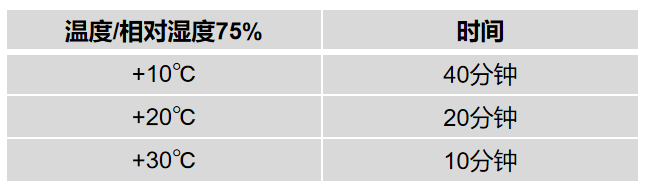

等待时间/可涂覆性：将WEC160施工在KT1130上之前须：等待时间

以上时间是相对湿度75%RH的情况下的，且时间会被很多因素影响，如周围环境的变化和基面情况不同，尤其是温度和相对湿度
